设备技术性能
上框归正准确，取放框定位精度≤2mm
整体节拍:≤22s
不同板型切换时间:≤20min/1人
取放框效果:定位准确，无粘框，无隐裂
操作模式:手动+自动
噪音:≤60dB
人机界面:中英文模式
取放框良率:>98%
功能描述

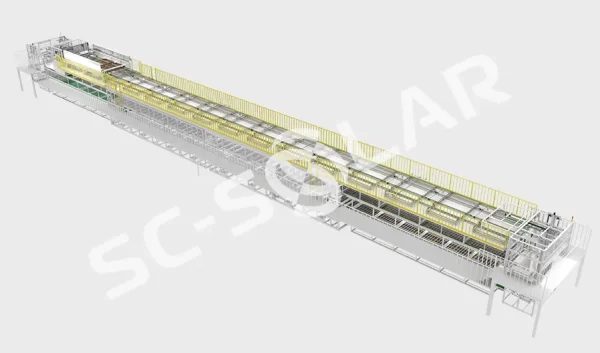

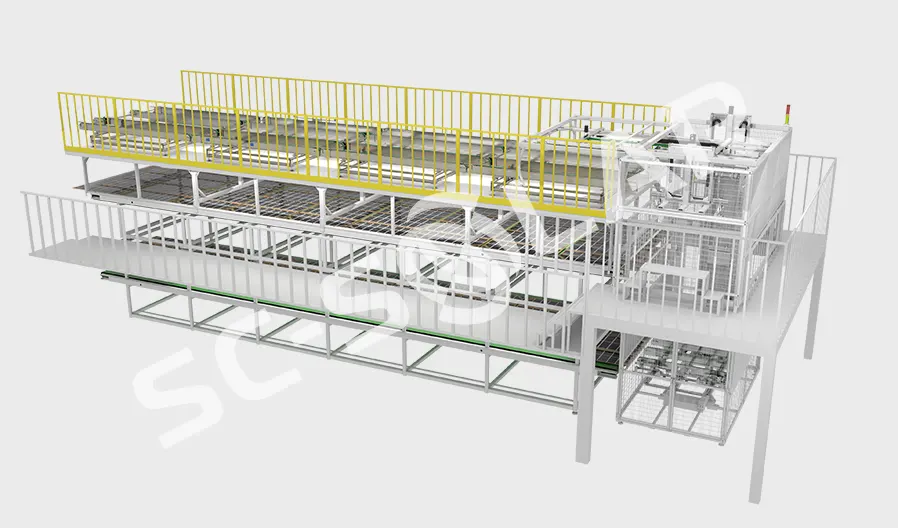

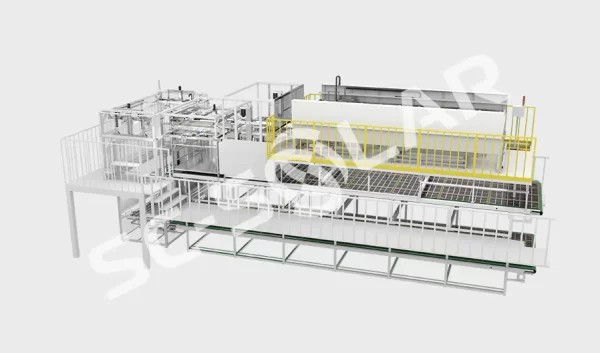

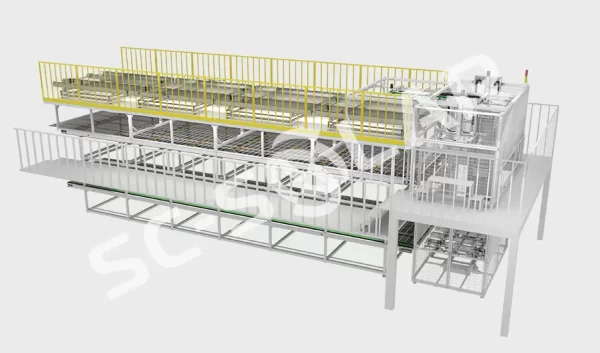

整体结构由取框组件、放框组件、顶框组件、回流传输单元、四边归正和码垛组件组成。
伺服电机和模组结合带动层压框Z轴升降，水平移栽采用伺服电机和同步带驱动，速度快，精度高。
顶框组件包括吸盘单元、顶框机构等，有效解决层压后EVA粘框的问题，确保高效取框。
回流传输单元采用两侧可调式4皮带输送，每隔4节设置归正，确保层压框平稳移动，且在层压机顶部设置平台，方便检修维护。
上料缓存单元采用1套码垛机构，满足更多层压框的存储与进出，确保持续供料，实现高效放框。
技术参数
| 项目 Item | 数值 Value |
| 适用版型 Compatible module size | 长length: 1650-2520(mm);宽 width: 990-1450(mm) |
| 设计节拍 Cycle time | ≤22s |
| 归正方式 Alignment method | 四边对中归正 Four-sided alignment |
| 每套码垛层数 The number of palletizing layers per set | ≥60 |
| 工作气压 Air pressure | 0.5-0.7(MPa) |
| 功率 Power | 10kW |
| 外形尺寸 Dimension(L x W x H) | 54630*6000*5650(mm)(具体参照层压机规格)
54630*6000*5650(mm)(refer to laminator specifications) |
