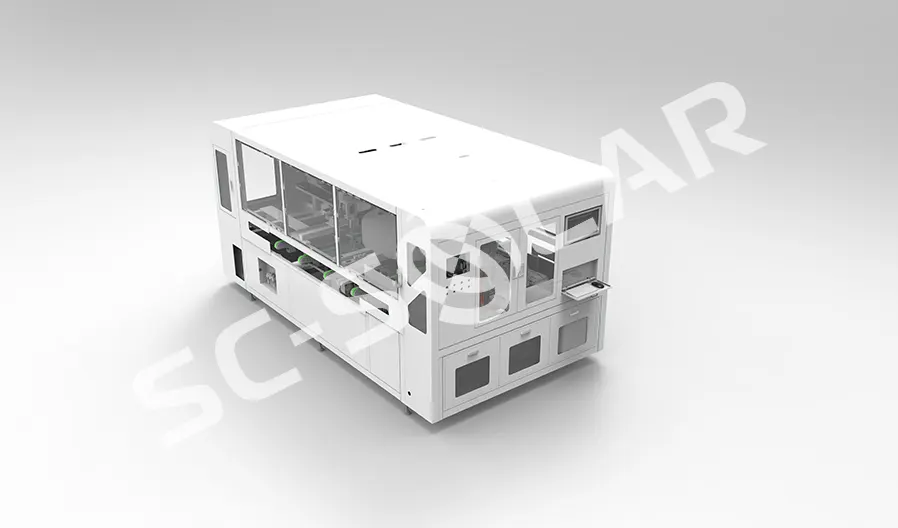

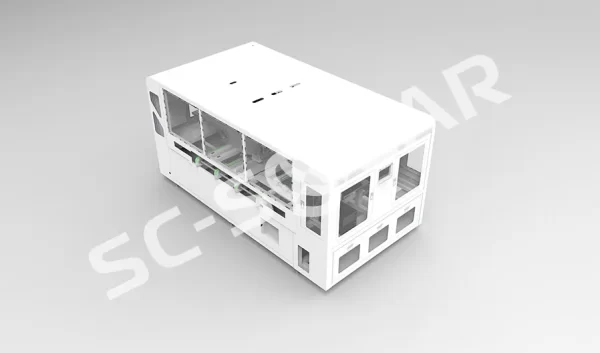

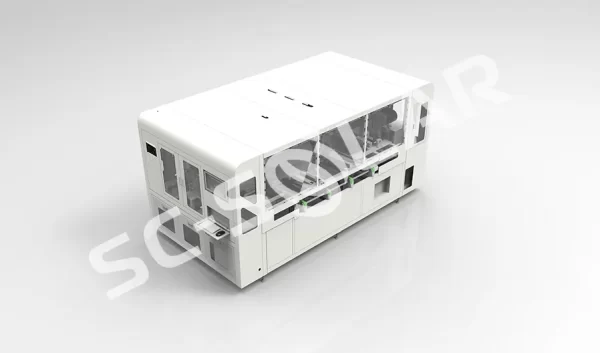

绝缘小块放置机

设备技术性能

小块裁切精度: ±1mm
冲孔精度: ±0.5mm
节拍:<14s
噪音:<70dB
标签材质:兼容PER、合成纸、PE、PVC、PP等材质
条码尺寸:长 40-60(mm):宽 6-12(mm)
条码检测:条码打印完成具有检测打印清晰度、校对条码一致性汇流条条码粘贴完成后,检测是否贴歪及破损

功能描述

兼容多种规格组件尺寸,伺服归正系统换型方便快捷,
小块现切现冲配合供料缓存皮带可以实现不停机换料。
视觉系统检测小块和引线状态,计算偏移量,由四轴机械手进行摆放。
可实现自动贴汇流条条码功能,并依靠视觉对贴付效果进行检测与反馈。

技术参数

项目 Item 数值 Value
适用版型 Compatible module size 宽 width: 990-1450(mm); 长length: 1640-2550(mm)
电源 Power requirement AC380V+5%,3P+1N+1PE,16A,50/60Hz
功率 Power 5kW
工作气压 Air pressure 0.5-0.7(MPa)
外形尺寸 Dimension(L x W x H) 4200*2200*2100(mm)
重量 Weight 约2500kg
