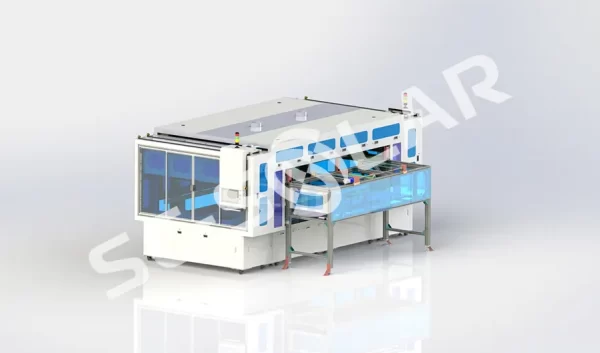

组件返修机

设备技术性能

电池片规格:166*166-230*230(mm)/9-20(BB);
组件规格:A、166*166-185*185电池片:6串*10半片*2.6串*11半片*2,6串*12半片*2，6串*12半片*2，片间距0.5-4(mm)，串间距1-4(mm);
B、210*210电池片:6串*10半片*2,6串*15三分片*2，片间距1-4(mm)，串间距1-4(mm);
玻璃尺寸:最大 2700*1500(mm);最小1640*980(mm)
汇流带规格:卷状供料，料厚0.18-0.45(mm)，
宽4/5/6/7/8mm，卷重≤30kg
汇流带与焊带拉力:>5N/mm(喷涂助焊剂)
节拍:单串更换整体节拍85s
破损率:<0.2%(以片计算) 良率: ≥99%(按组件单位计，流入汇流带焊接机的组件排版精度需在±0.5mm以内，多主栅标准相同) 稼动率:>98%(不含维护时间)
焊接方式:电磁感应
组件输入/输出高度:950-980(mm)
向上折弯U/L形引线高度范围:10-25(mm)

技术参数
